DIY платы
В этом разделе собраны DIY-проекты и Gerber-платы — это готовые макеты для самостоятельного изготовления и сборки нод Meshtastic
В отличие от готовых плат (например, Heltec или T-Beam), такие решения требуют больше времени и навыков: нужно самостоятельно заказать печатную плату, подобрать компоненты и произвести монтаж.
FakeTec
Небольшая и простая DIY-плата на базе NRF, повторяющая ключевые размеры популярных плат Heltec — но с открытым дизайном и возможностью самостоятельного производства. Проект ориентирован на энтузиастов, которым нужна минималистичная нода для сборки своими руками.
Подходит для экспериментальных узлов, компактных портативных устройств и бюджетных сетей. Плата оптимизирована под простое изготовление и пайку.

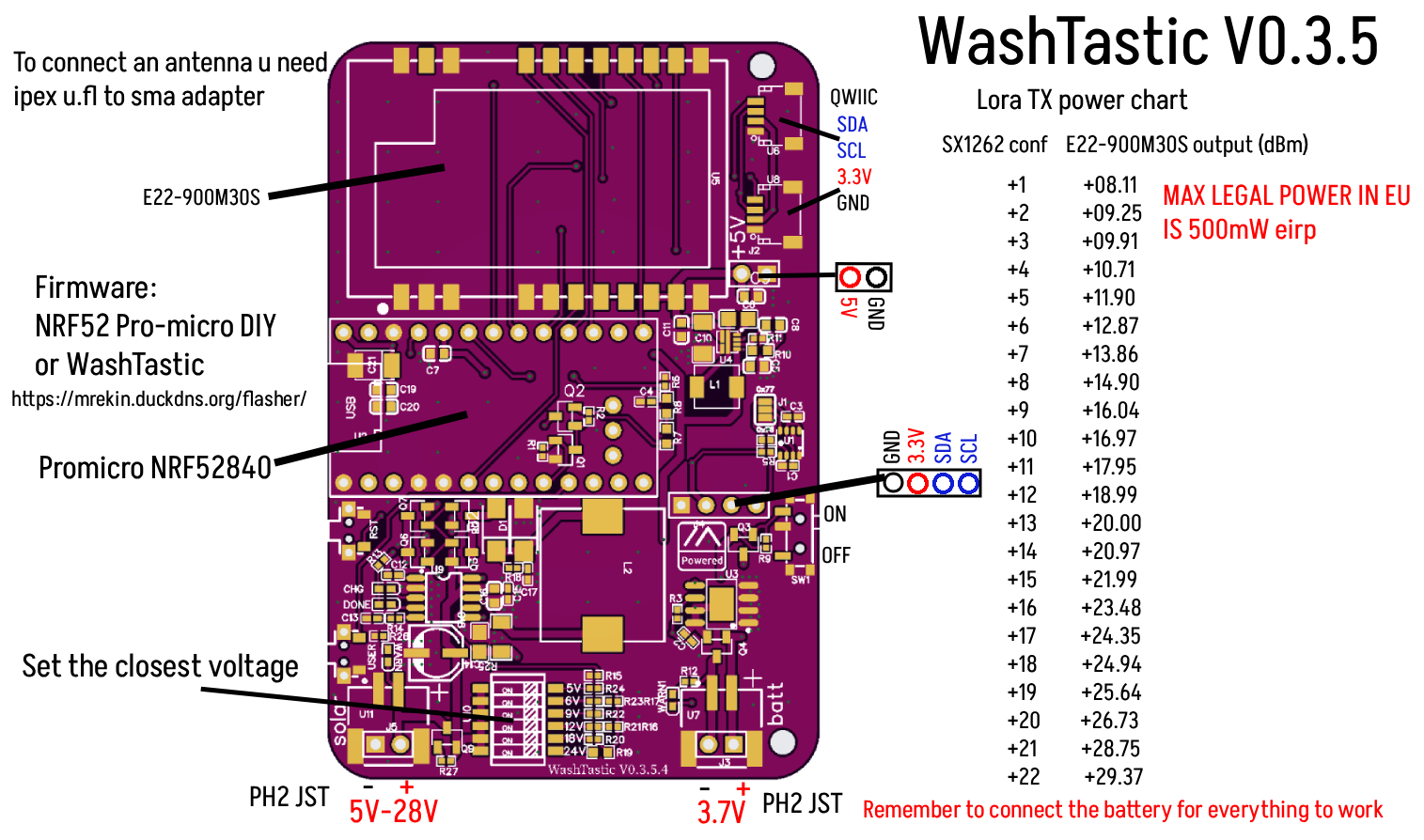

WashTastic
Компактная одноватная DIY-нода на базе NRF с поддержкой LoRa, разработанная для установки в влагозащищённых корпусах. Предназначена для уличных ретрансляторов, автономных станций и долгосрочной эксплуатации на открытом воздухе. Поддерживает питание от аккумулятора или внешнего источника.
Hydra Meshtastic PCB
DIY-плата с усиленной мощностью до 1 Вт (30 dBm) на базе ESP32 и LoRa-модуля. Поддерживает дисплей, GPS и питание от 5 В. Подходит для создания мощных ретрансляторов и стационарных узлов.
Обязательно использовать антенну при включении — без неё возможен выход из строя радиомодуля.
Solar Meshtastic Node
Солнечная DIY-нода на базе Heltec HT-CT62 (ESP32) с контроллером заряда BQ25185. Поддерживает питание от солнечной панели, LiPo-батарею и автоматическое переключение питания. Отлично подходит для автономных ретрансляторов.
Icarus (azlan-works)
Кастомная PCB-нода Meshtastic на базе ESP32-S3 и модуля LoRa RA-01SH. Проект рассчитан на полную сборку через сервисы (например, JLCPCB). Поддерживается версия v2 с улучшенным GPS (LK67) и BMS.
